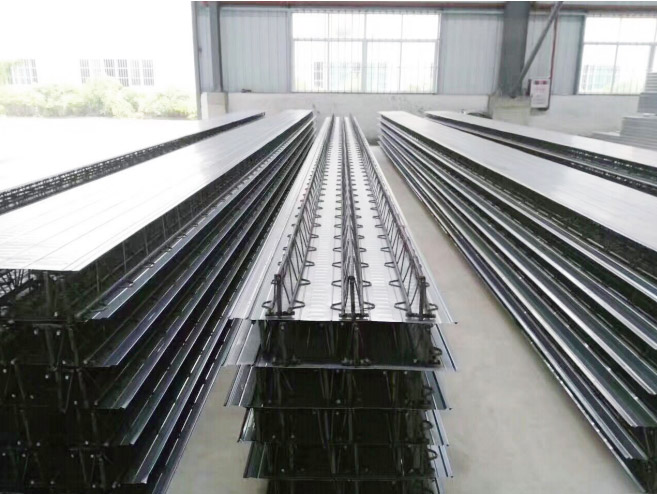

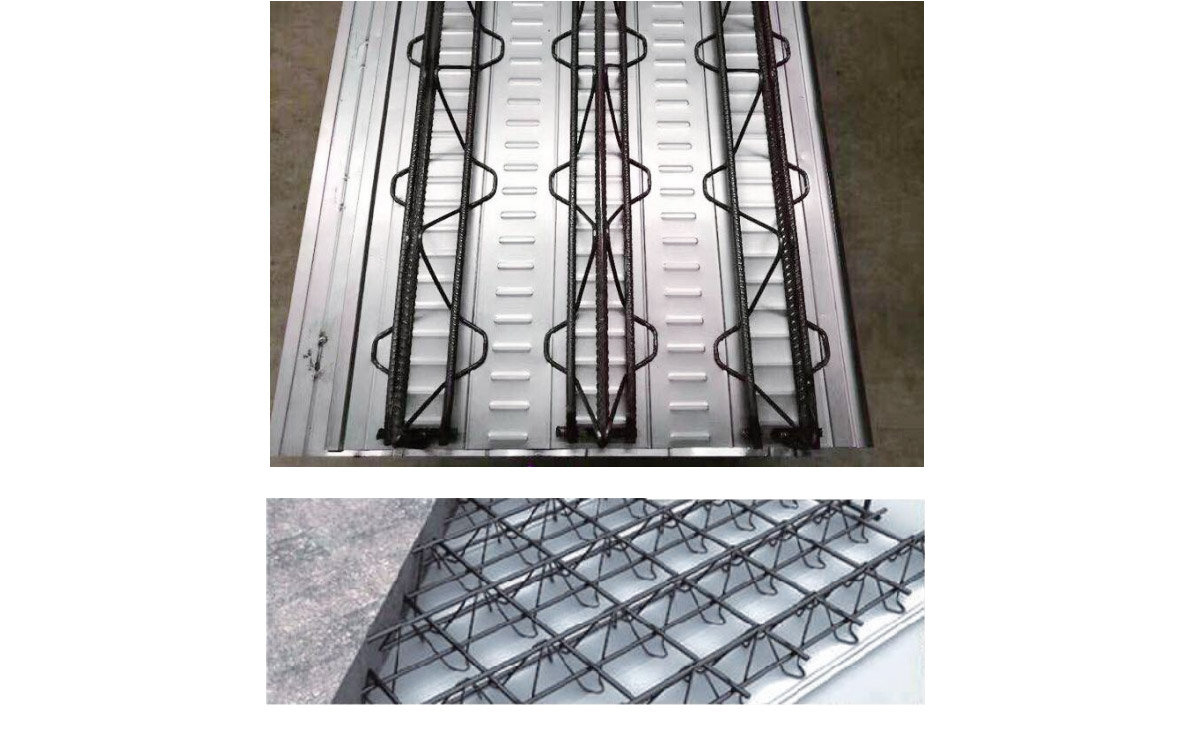

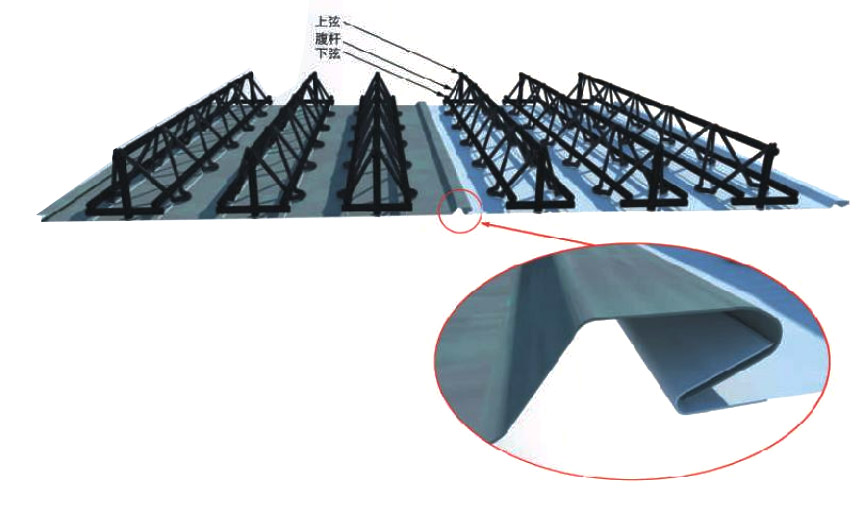

鋼筋桁架樓承板

鋼筋桁架樓承板的材料及材料性能說明
1、鋼筋:制作鋼筋桁架采用的鋼筋，上下弦主筋、支座鋼筋(豎筋、水平筋)
統一為熱軋HRB400鋼筋(三級鋼筋)。其腹桿可采用熱軋HPB235鋼筋或冷軋光圓550級鋼筋，鋼筋各項力學性能指標應符合《混凝土結構設計規范》和《冷軋帶肋鋼筋》的相關規定

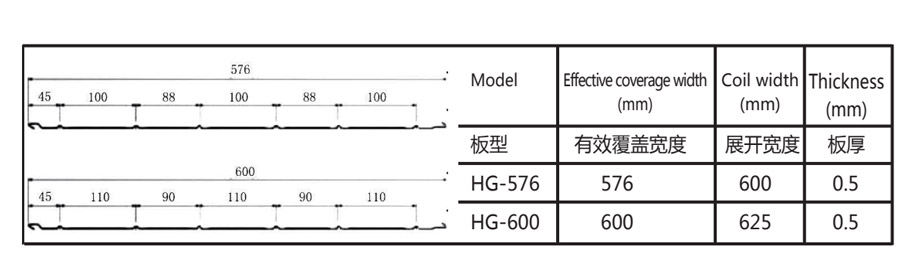

2、壓型鋼板:鋼筋桁架樓承板的底模厚度應是0.5mm壓型鋼板，質量應符合現行國家標準《建筑用壓型鋼板》GB/12755的要求，用于冷彎壓型鋼板的基板應選用熱浸鋅鋼板。鍍鋅層應符合現行國家標準《連續熱鍍鋅薄鋼板和鋼帶》GB/2518的規定。鋼板的強度標準值具有不小于95%的保證率。

鋼筋桁架樓層板

3、鋼板抗拉強度設計值及鋼板的彈性模量可按下表采用

4、鋼筋析架與底模之間的電阻焊點的抗剪承載力標準值及設計值按下表采用
電阻焊點搞剪承載力標準值（N)

電阻焊點搞剪承載力標準值（N)

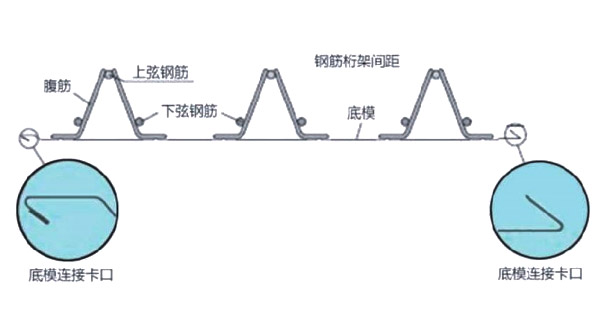

鋼筋桁架板的制作及構造要求

1、桁架節點與底膜接觸點均勻點焊，且點焊實測承載力不應小于_上頁表格中的要求；
2、鋼桁架桿件鋼筋直徑應按計算確定，但弦桿直徑不應小于6mm，腹桿直徑不應小于4mm；
3、兩個鋼筋桁架相鄰上弦桿間距為188mm/200mm；
4、鋼筋桁架腹桿鋼筋在支座起焊處，應焊在上弦鋼筋的端部兩側(與支座豎筋相交處)；
5、鋼筋桁架下弦的混凝土保護厚度為20~ 30mm；
6、確定板長時，桁架下弦鋼筋伸入梁邊的錨固長度不應小于5倍下弦鋼筋直徑，且不小于50mm。

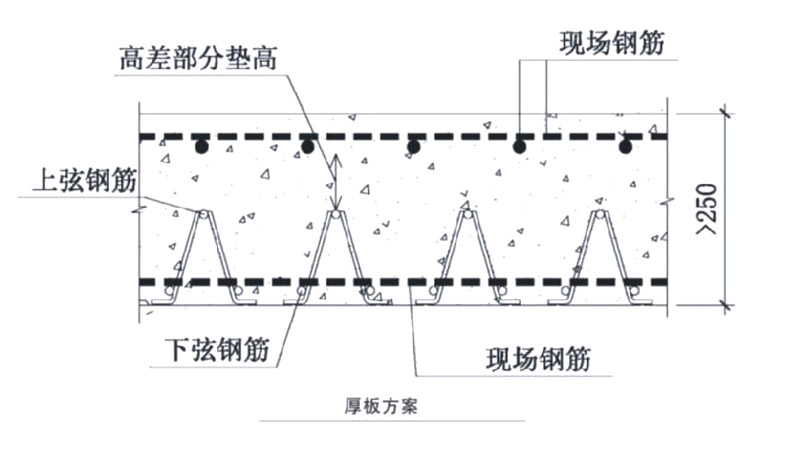

厚板設計

主要針對厚度大于200mm的樓板設計，比如250mm厚或300mm厚，可采用如下解決方案:樓承板作為施工階段模板，桁架下層鋼筋參考使用階段受力，桁架上層鋼筋不參與使.用階段受力，樓板面層現場配置使用受力所需鋼筋，截圖示意如下圖:
